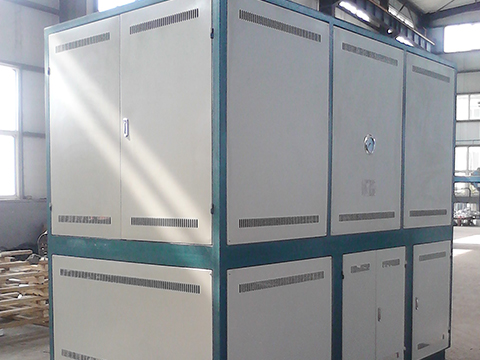

电加热导热油炉概述

对于电加热导热油炉，热量是由浸入导热油炉的电加热元件产生和传输的，以导热油为介质，利用循环泵，强制导热油进行液相循环，将热量传递给用一个或多种用热设备，经用热设备卸载后，重新通过循环泵，回到加热器，再吸收热量，传递给用热设备，如此周而复始，实现热量的连续传递，使被加热物体温度升高，达到加热的工艺要求。

电加热导热油炉安全装置

1.常规的电气保护、漏电保护、短路保护等。

2.备有多个联锁接口，随时对油泵、流量、压力进行有效的监控。

3.设有一套独立于正常温度控制的超温报警系统，当由于种种原因导致常规控温失控后，该系统不仅能及时报警，且能不可复位地关闭电加热器，保障系统的安全运行。并输入一下触点信号。

4.设备结构合理、技术成熟、配套齐全、安装周期短、运行和维修方便、安全可靠、适用范围广。

5.采用内热式闭路循环供热，热利用率高，节能效果显著，且运行费用低、回收投资快。

导热油加热器加热功率选型计算方法

1.特殊的情况需进行计算：

A、求加热器功率或冷冻功率 KW=W×△t×C×S/860×T

W=模具重量或冷却水 KG

△t=所需温度和起始温度之间的温差。

C= 比热 油(0.5)，钢(0.11)，水(1)，塑料(0.45~0.55)

T=加温至所需温度的时间(小时)

B、求泵的大小

需了解客户所需泵浦流量和压力(扬程)

P(压力Kg/cm2)=0.1×H(扬程M)×α(传热媒体比重，水=1，油=0.7-0.9)

L(媒体所需流量L/min)=Q(模具所需热量Kcal/H)/C(媒体比热水=1 油=0.45)×△t(循环媒体进出模具的温差)×α×60

2.冷冻机容量选择

A、Q(冷冻量Kcal/H)=Q1+Q2

Q1(原料带入模具的热量Kcal/H)=W(每小时射入模具中原料的重量KG)×C×(T1-T2)×S(安全系数1.5~2) T1 原料在料管中的温度;T2 成品取出模具时的温度 ;Q2 热浇道所产生的热量Kcal/H

B、速算法(有热浇道不适用)

1RT=7~8 OZ 1OZ=28.3g(含安全系数)

1RT=3024Kcal/H=12000BTU/H=3.751KW

1KW=860 Kcal/H 1 Kcal=3.97BTU

3、冷却水塔选用=A+B

A、射出成型机用

冷却水塔RT=射出机马力(HP)×0.75KW×860Kcal×0.4÷3024

B、冷冻机用

冷却水塔RT=冷冻机冷吨(HP)×1.25
