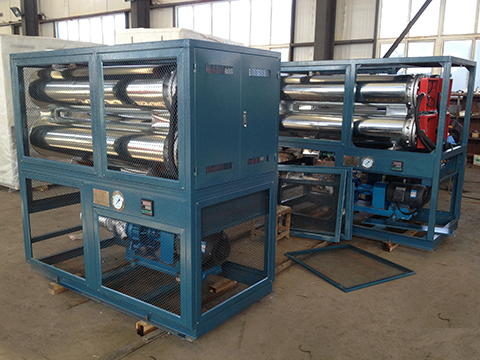

YGW系列-护网式电加热导热油炉

发布时间:2018-03-10点击量:1217
YGW系列-护网式电加热导热油炉

导热油加热器加热功率选型计算方法

1.特殊的情况需进行计算:

A、求加热器功率或冷冻功率 KW=W×△t×C×S/860×T

W=模具重量或冷却水 KG

△t=所需温度和起始温度之间的温差。

C= 比热 油(0.5),钢(0.11),水(1),塑料(0.45~0.55)

T=加温至所需温度的时间(小时)

B、求泵的大小

需了解客户所需泵浦流量和压力(扬程)

P(压力Kg/cm2)=0.1×H(扬程M)×α(传热媒体比重,水=1,油=0.7-0.9)

L(媒体所需流量L/min)=Q(模具所需热量Kcal/H)/C(媒体比热水=1 油=0.45)×△t(循环媒体进出模具的温差)×α×60

2.冷冻机容量选择

A、Q(冷冻量Kcal/H)=Q1+Q2

Q1(原料带入模具的热量Kcal/H)=W(每小时射入模具中原料的重量KG)×C×(T1-T2)×S(安全系数1.5~2) T1 原料在料管中的温度;T2 成品取出模具时的温度 ;Q2 热浇道所产生的热量Kcal/H

B、速算法(有热浇道不适用)

1RT=7~8 OZ 1OZ=28.3g(含安全系数)

1RT=3024Kcal/H=12000BTU/H=3.751KW

1KW=860 Kcal/H 1 Kcal=3.97BTU

3、冷却水塔选用=A+B

A、射出成型机用

冷却水塔RT=射出机马力(HP)×0.75KW×860Kcal×0.4÷3024

B、冷冻机用

冷却水塔RT=冷冻机冷吨(HP)×1.25
